過燒和結(jié)瘤是石灰生產(chǎn)過程中的常見現(xiàn)象，不僅影響產(chǎn)品質(zhì)量，嚴重時會對生產(chǎn)工藝以及窯體耐材和其他設備造成致命的影響。本文對結(jié)瘤產(chǎn)生的原因和處理方法，下一篇文章我們介紹過燒以及過燒的處理方法。一般性結(jié)瘤處理方法以及預防措施進行了分析，有效避免了結(jié)瘤的發(fā)生。新型環(huán)保石灰窯窯瘤處理方法。

新型環(huán)保石灰窯煅燒石灰結(jié)瘤的原因：

石灰石生成石灰是一個簡單的化學反應:

CaCO₃(s)→CaO(s)+CO₂(g)+178.16kJ

在這一反應過程中，熱量輸入不夠造成溫度較低或反應時間短，就會出現(xiàn)反應不完全，即有一部分石灰石沒有生成石灰，稱之為生燒。反之，熱量輸入過多造成溫度過高或反應時間過長。就會出現(xiàn)過燒，更嚴重的過燒將石灰燒至熔融狀態(tài)(類似巖漿),相互粘連在一起，或與周圍正常狀態(tài)下的物料粘連起來，或粘附在窯壁上，稱之為石灰結(jié)瘤。

常見的石灰窯結(jié)瘤原因有以下幾種:

(1)熱量輸入過多，煅燒時間過長，造成結(jié)瘤。這種結(jié)瘤一般都是過燒結(jié)瘤，處理措施是控制熱量的輸入。

(2)燃料過于集中，煅燒溫度過高，超過碳酸鈣的熔融溫度。這種結(jié)瘤往往伴隨著生燒，處理措施是重新進行熱量分布、合理配風。

(3)原料原因，入窯石料中含粉量過高或者易熔成分較高(碳酸鎂以及鐵、鋁的氧化物)，燒至熔融狀態(tài)后形成膠狀物，將其他物料粘接起來，形成大的物料塊，物料下降速度減慢，最終造成結(jié)瘤。結(jié)瘤常根據(jù)易熔物成分而呈現(xiàn)出不同的顏色。處理措施是避免原料中含有過量的易熔成分，同時提高篩分效果，減少粉料入窯。

(4)燃料原因，物料本身沒有被燒至熔融狀態(tài)，而燃料(煤粉、煤氣等)中的雜質(zhì)被燒至了熔融狀態(tài)(類似焦油的東西)，也會將物料相互粘連，產(chǎn)生結(jié)瘤。處理措施是嚴把燃料關，避免大量的雜質(zhì)進入窯內(nèi)。

結(jié)瘤輕重的判斷和一般性處理方法

無論是哪種原因造成的結(jié)瘤，根據(jù)結(jié)瘤的輕重可以分為以下幾種。

1 輕微過燒、粘連 當窯溫過高、頻整或大幅調(diào)產(chǎn)后會出現(xiàn)局部溫度過高造成粘連，但采用敲打等方式極易破碎。判斷依據(jù):在窯底卸灰過程中觀測到有個別燒融、粘連的情況。產(chǎn)生影響:降低產(chǎn)品活性度，影響窯體通透性，是結(jié)瘤的誘因。解決辦法:立即降低溫度，檢查設備，手工或者自動卸料加速粘連物卸出，恢復窯體通透性，避免更嚴重的結(jié)瘤發(fā)生。

2 大面積結(jié)瘤 輕微粘連如若未能及時發(fā)現(xiàn)，很快就會發(fā)展成大面積粘連結(jié)瘤，卡在窯底不能卸料，并在卸料區(qū)產(chǎn)生高溫，損壞卸料平臺和液壓缸。判斷依據(jù):卸料平臺溫度急劇上升，窯頂料面出現(xiàn)傾斜，卸料平臺動作次數(shù)明顯增多。產(chǎn)生影響:損壞卸料平臺、風帽和液壓設備，嚴重影響石灰質(zhì)量和產(chǎn)量，處理費時費力，短則10 h以上，長則需要10~15日。

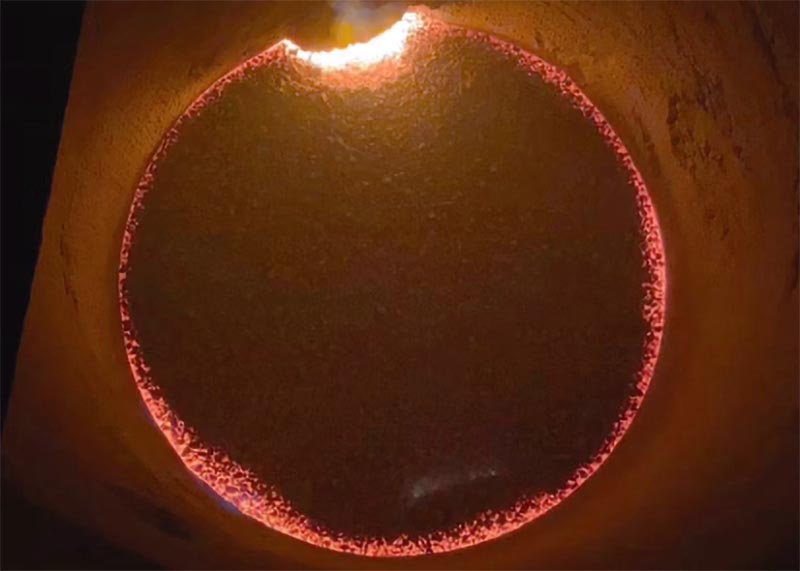

新型環(huán)保石灰窯經(jīng)過長期的煅燒以后，會出現(xiàn)這種結(jié)瘤現(xiàn)象，還有一種處理方法，那就是進行定向投料或者自然撒料的方式將窯瘤打落。處理完畢后窯觀察火圈是否完整,卸灰時查看窯爐內(nèi)壁石灰石是否均勻翻滾。就可以通過這些觀察了解窯爐結(jié)瘤的情況。

關注臨沂市金永窯爐有限公司微信公眾號，了解更多技術信息

轉(zhuǎn)載需要注明： 來源于http://nkpm.com.cn
本文網(wǎng)址: http://nkpm.com.cn/changjianwenda-7/article-99.html
特別聲明：本站遵守《廣告法》相關規(guī)格，網(wǎng)站中若含有廣告法禁止使用的詞語，自動失效。不作為任何人任何行為的參考依據(jù)。希望瀏覽網(wǎng)站的用戶若在內(nèi)容中發(fā)現(xiàn)違禁詞語，可向我們提出；我們將及時修改。營造健康的網(wǎng)絡信息環(huán)境是個漫長的過程，我們愿與用戶一起攜手并進。 如果網(wǎng)站中發(fā)現(xiàn)存在不合適的詞語，請及時聯(lián)系公司技術人員進行處理。電子郵箱：2037469242@qq.com
